實現全方位地下智慧化管理嶗山區首條智慧化地下綜合管廊建設完成

日期：2022-03-22 17:41? 來源：青島快訊網? 作者：素素? 點擊：

青島快訊（通訊員莊文杰）為節約土地，避免道路反復開挖，嶗山區在王哥莊街道打造建成了首條智慧化綜合地下管廊。
據介紹，目前，許多電纜、光纜等城市管線交錯復雜地“纏繞”在大樓上，或架在空中將天空分成一塊一塊。一旦線路需要變動，工作人員只能將馬路“開膛破肚”，在地下埋入供水、供電等管道，如遇維修，就需要“二次手術”。如今，這些管線有了“新家”——地下綜合管廊。

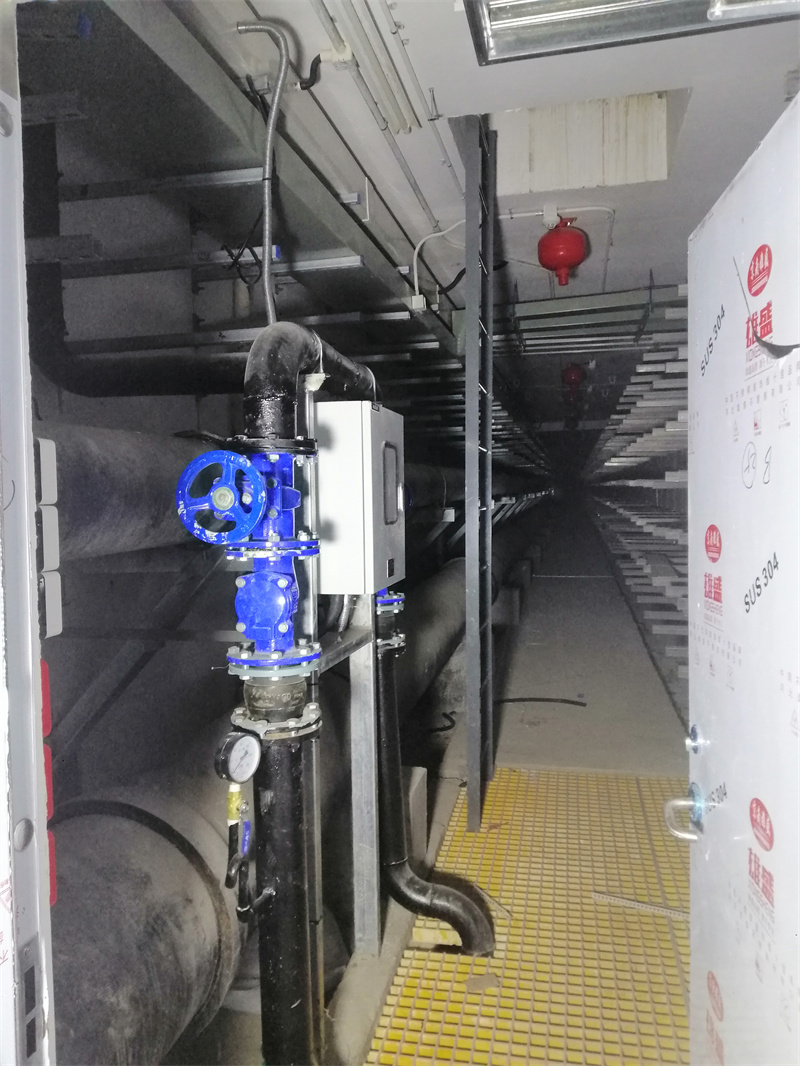

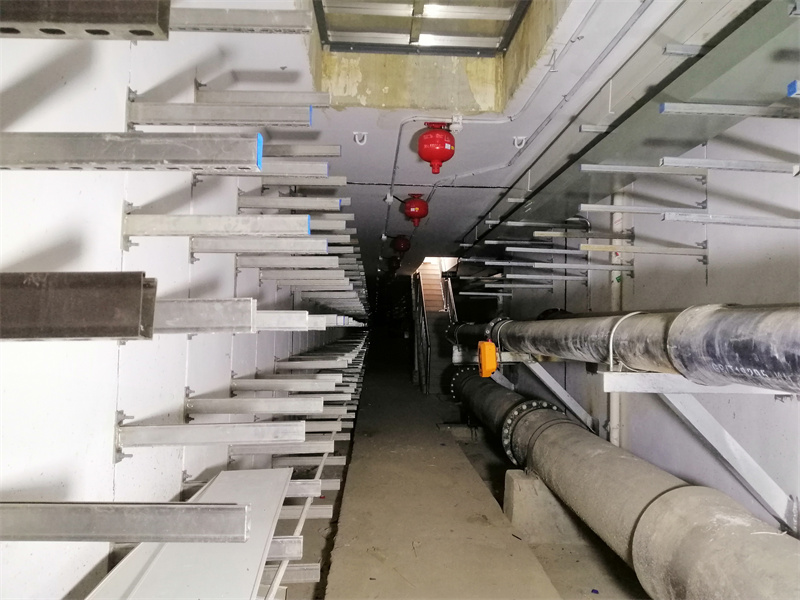

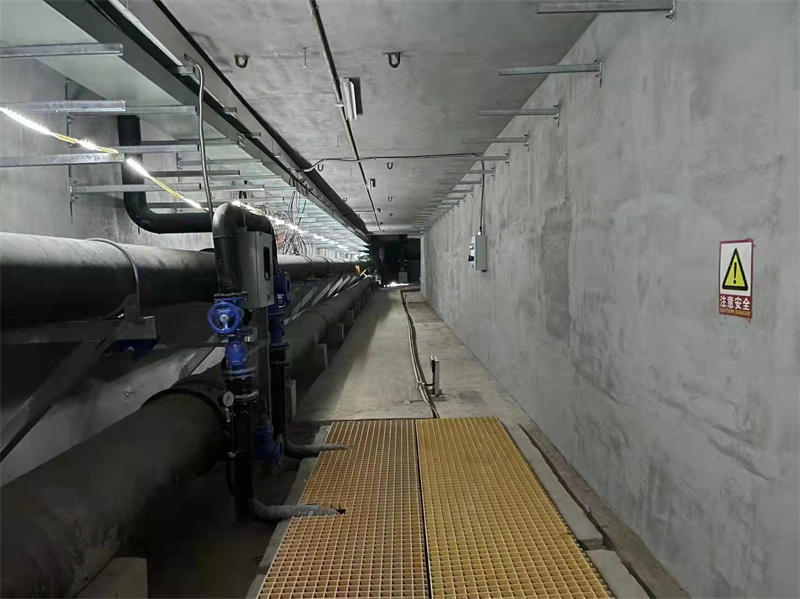

在工作人員的引導下，從一個地下管廊入口進入到管廊的內部，可以看到兩側的墻壁上，“插”著密集的金屬架子，這些不銹鋼支架是為強弱電纜設計好的鋪裝軌道。”嶗山區城市管理局相關負責人介紹：“這條地下綜合管廊管廊全長約2600米，管廊斷面為三艙，分為電力艙、綜合艙和燃?xì)馀?，?biāo)準斷面8.6米*3.8米，配置了環境監測及設備監控系統、火災自動報警及聯動控制系統、先進的安全防范系統和智能化通訊系統，主要容納給水、再生水、嶗山水、熱力、電力（10kv和110kv）、通信、燃?xì)獾绕叻N管線。”
下一步，管廊投入使用后，在控制中心就能看到管廊內實時畫面，通過監控中心大屏幕，就能對綜合管廊內濕度、溫度等指標，包括各段管線運行情況一目了然，可以在異常情況出現時第一時間查看具體情況，啟動應急措施，迅速進行應急處理，通過智能化設備，進一步提高了管廊的安全性和可靠性。

內部環境監測及設備監控系統
本系統在監控中心設置監控計算機、通訊機柜、打印機、UPS和服務器。監控計算機通過以太網交換機與現場ACU控制器通訊，彩色顯示器上能生動形象地反映出綜合管廊建筑模擬圖、溝內各設備的狀態。監控計算機同時還向現場ACU控制器發出控制命令、啟/?，F(xiàn)場設備。環境監測及設備監控系統通過以太網交換機與火災報警系統聯網。在管廊內每監控分區內配電間設置ACU柜，每個分區安裝氧氣濃度檢測儀、溫度/濕度檢測儀表各一臺。綜合艙熱力管線上方設感溫光纖監測溫度。
火災自動報警及聯動控制系統
火災報警系統設計采用集中報警方式，火災自動報警系統由火災報警主機、氣體滅火控制器、感溫電纜、感煙探測器、手動報警按鈕、火災聲光報警器等組成。火災探測設備與消防設備的聯動通過每個分區的火災報警區域控制器完成。本系統在綜合管廊電力艙每個報警分區內設置4套手動報警按鈕和警鈴，在每個報警分區出口設置超細干粉滅火緊急啟/停按鈕、聲光報警器、噴粉指示燈和警鈴。

先進的安全防范系統

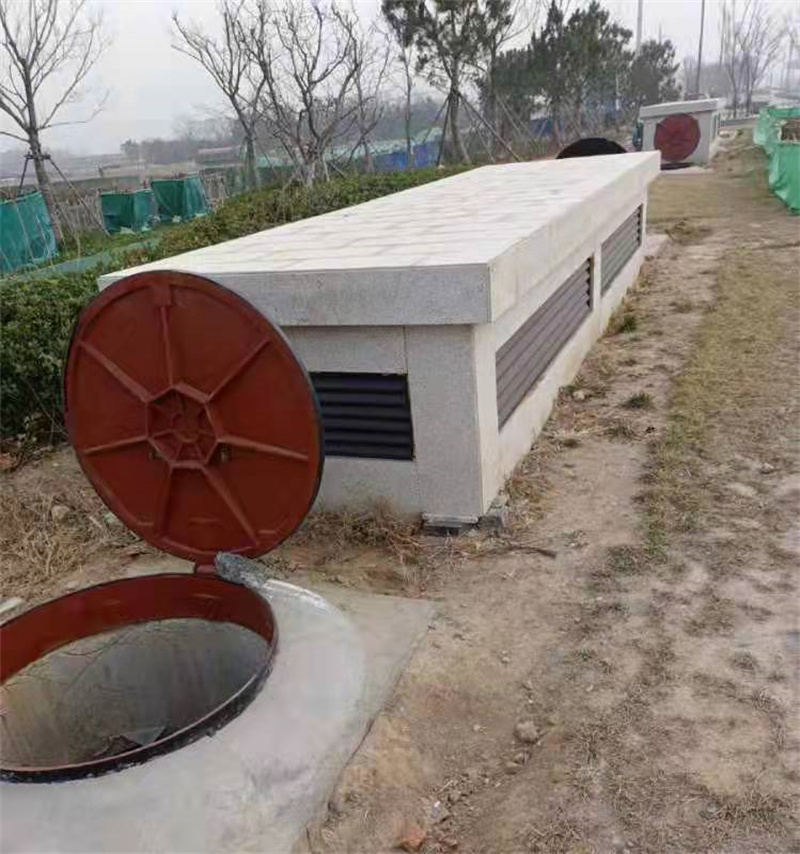

（1）在綜合管廊投料口、區間配電室、變電所、出入口等位置設置固定式高清數字?jǐn)z像機攝像機；每個監控分區設置2個固定式攝像機，通過光纖環網將監視圖像及數據傳送至監控中心。（2）在人員出入口、通風口、吊裝口處設置入侵報警探測器和聲光報警裝置，接入環境與設備監控系統，形成完善的入侵報警系統。（3）在人員出入口設置出入口控制裝置防止無關人員進入，投料口等裝有井蓋處設置紅外探測器并接入設備監控系統，形成精密的出入口控制系統。（4）采用離線式系統，在管廊內、人員出入口、重要設備用房處設置電子巡查設備，形成完善的電子巡查系統。

智能化通訊系統
在每個區間的進風口配電間內設置光纖電話主機，在管廊中間每隔50米處設置光纖電話副機，保障暢通聯系管廊里每個防火分區每60-70米配置1臺無線AP，分變電所、進風口配電間、投料口中間層分別設置一臺無線AP，手持設備VoIP手機根據運維人員數來定。通過運用大量新型技術標準與智能化系統的配套建設，實現管廊一體化綜合監控和智慧化運維管理，達到“安全運行、高效管理、智慧運維”的目標。
